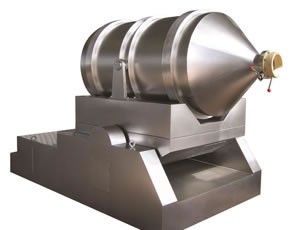

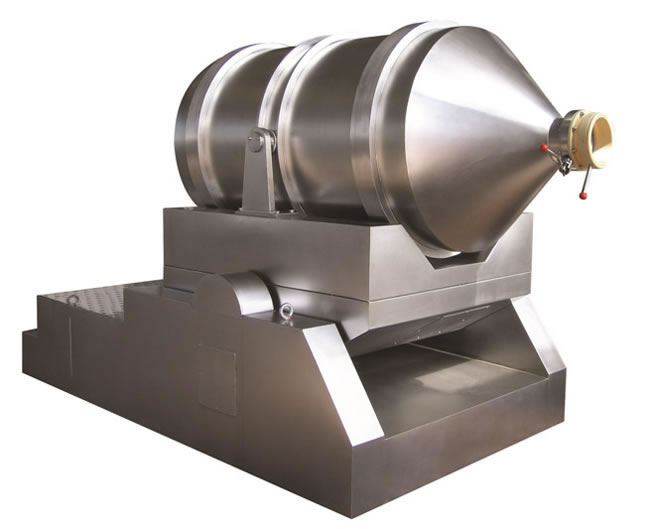

Misturador bidimensional

Misturador bidimensional

Princípio de funcionamento do misturador bidimensional
O misturador bidimensional série EYH consiste principalmente de um cilindro de rotação, suporte de balanço, e quadro. O cilindro de rotação se apóia ao suporte de balanço, suportado por quatro rodas e sua orientação axial é feita através de duas roletas. Duas das quatro rodas são direcionadas pelo sistema de força de rotação para fazer com que o cilindro rode. O suporte de balanço do misturador bidimensional é direcionado por uma estrutura de haste de balanço de manivela, o qual é montado no quadro e o suporte de balanço é suportado no quadro por partes de rolamentos.

Características
O cilindro de rotação do misturador bidimensional EYH consegue realizar dois movimentos ao mesmo tempo. Um é a rotação do cilindro por si mesmo, o outro é o balanço juntamente ao suporte. Materiais no cilindro se movem quando ocorre a rotação do cilindro, girando e misturando, enquanto também se move de lado a lado. Como um resultado, os materiais podem ser misturados completamente em um pequeno período de tempo. Assim, esse modelo é adequado para mistura de qualquer material granular ou pulverizado.

Parâmetros técnicos do misturador bidimensional

Especificação Volume de barril (L) Volume de carga (L) Carga máxima (kg/carga) Velocidade de balanço/rotação (r/min) Energia total de motor (kW) Dimensões gerais X*Y*Z*Z1 (mm) Peso total (Kg) Peso de barril (Kg)
EYH-600 600 360 150 6.5/12.1 1.1/1.5 1200*2200*2050*1900 1150 140
EYH-800 800 480 200 6.18/11.6 1.5/1.5 1400*2700*2230*1930 1600 200
EYH-1000A 1000 600 250 5.28/10.87 1.5/1.5 1450*2850*2300*2000 1700 240
EYH-1500A 1500 900 375 4.13/8.45 2.2/3 1720*3170*2450*2100 2000 320
EYH-2000A 2000 1200 500 4.1/7.6 3/4 1820*3600*2650*2300 2600 430
EYH-3000A 3000 1800 750 3.68/6.83 4/5.5 2070*3700*3150*2800 3500 620
EYH-4000A 4000 2400 1000 3.46/6.8 5.5/7.5 2200*3900*3250*2900 4100 700
EYH-6000A 6000 3600 1500 3.31/6.74 7.5/11 2500*4500*3350*3000 6100 1100
EYH-8000A 8000 4800 2000 3.2/6.4 11/11 2700*4800*3650*3200 7900 1450
EYH-10000A 10000 6000 2500 3.15/6.2 11/15 2900*5050*3750*3300 9500 1650
EYH-12000A 12000 7200 3000 3.1/5.9 15/18.5 3150*5300*4000*3500 10000 1800
EYH-15000A 15000 9000 3750 2.9/5.3 18.5/22 3350*5600*4350*3850 11000 2000
EYH-20000A 20000 12000 5000 2.8/4.5 22/30 3600*9100*4850*4450 12000 2500

Clientes populares
AKSI COMPANY (Ucrânia)
ALWIS-KMA (Síria)

Como um experiente fabricante e fornecedor de misturador bidimensional baseado na China, a Xianfeng Drying também fornece o misturador por fendas, peneira vibratória circular, equipamento de secagem rotativa à vácuo, granulador de mistura de alta velocidade e muito mais.
